高温循环泵
1.高温循环泵浦简介:
高温循环泵是轴向吸入出口偏心式高温介质移送循环离心泵,移送循环介质为不含颗粒、纤维的液体(水、乙二醇、导热油等)。具有安装简易、耐高温、大流量、应用广泛等特点。
2.高温循环泵应用领域:
模具控温、辊轮控温、反应釜夹套控温、冷凝水回收、食品设备、清洗设备、压缩机等行业。

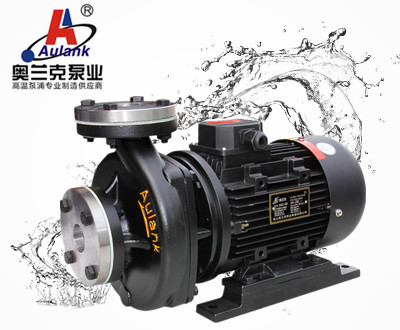

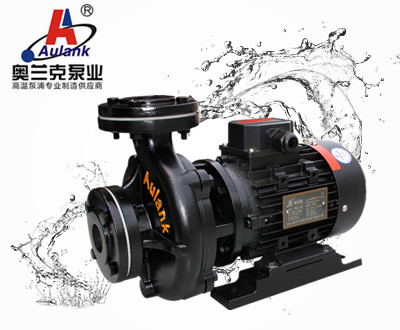

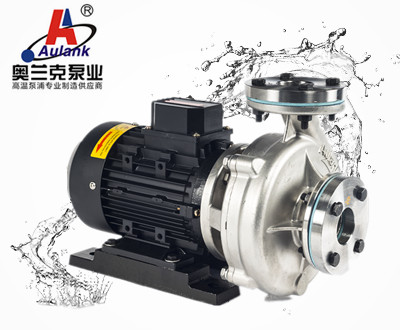

3.高温循环泵产品图片:
4.高温循环泵浦特点:
编号 | 泵浦特点 |
01 | 采用电机直连式联接,机泵轴完全同心,振动小、噪音低 |
02 | 闭式的铸铜叶轮,水力性能优秀 |
03 | 结构合理,性能稳定 |
04 | 体积小、维修简单 |
5.高温循环泵浦材质:
序号 | 泵浦材质 | |
01 | 泵体 | 铸铁 |
02 | 轴芯材质 | SUS304不锈钢 |
03 | 叶轮 | 黄铜 |
04 | 密封材质 | 碳化硅或合金+石墨+高温氟橡胶 |
05 | 电机绝缘等级 | F级 |
06 | 防护等级 | IP54 |

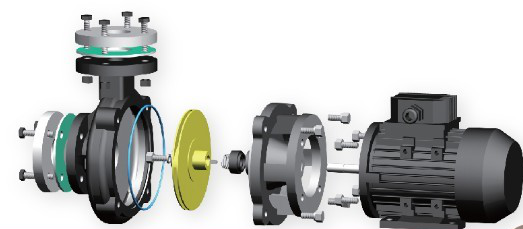

6.高温循环泵结构分解图:
7.高温循环泵使用条件:
高温热水 | 高温导热油 | 乙二醇 | 工作环境温度 | 最高海拔 | 最大工作压力 |
+5℃-+160℃ | +5℃-+200℃ | -30℃-+180℃ | -5℃-+40℃ | 1000m | 10bar |

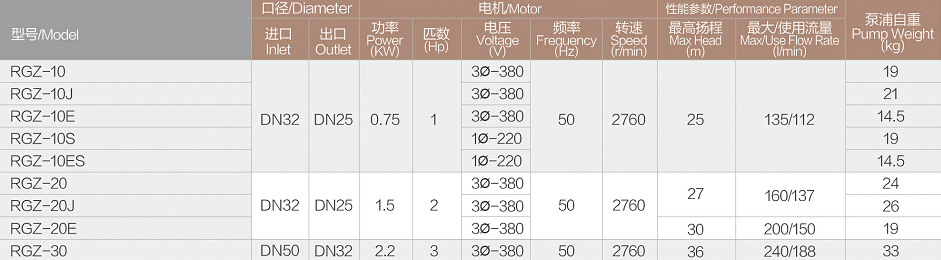

8.高温循环泵规格性能参数:

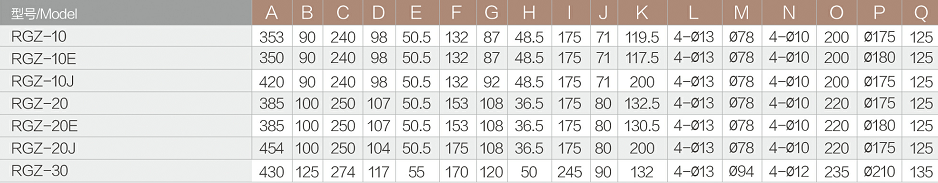

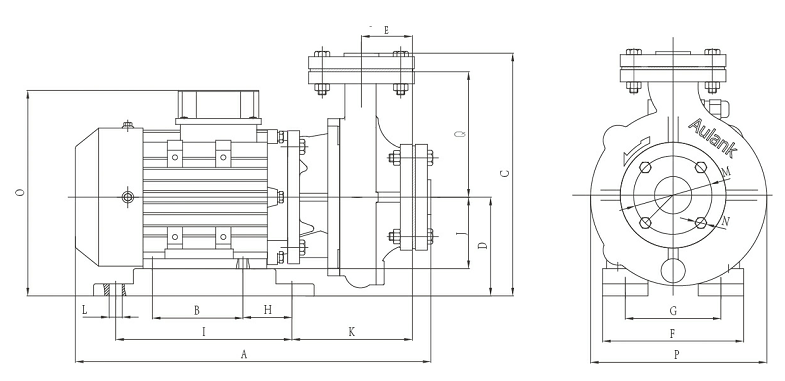

9.高温循环泵安装尺寸图

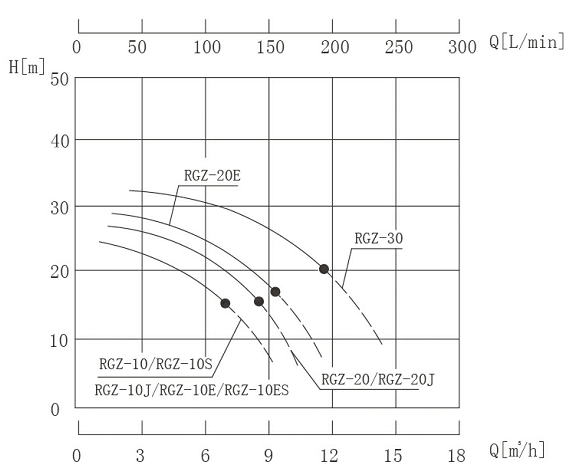

10.高温循环泵性能曲线图:
11.高温循环泵电器连接
◎电气线路的联接必须由具有相应资格证书的电工操作。
◎弄清电动机与所用的电源是否相配。电机引接线必须按贴在接线盒内的接线图和电机铭牌的规定与电源相连。
◎电机应妥善接地,接线盒内有接地装置,必要时,也可以利用电机的机脚来固定螺栓接地
